Телескопический гидроподъемник или рабочий цилиндр опрокидывающего механизма и подъема- опускания  платформы (кузова) для грузовиков  КАМАЗ 65111-8603010,65115 грузоподъемностью до 15 тонн.

Устройство гидроцилиндра,описание его работы и габаритный чертеж.

Телескопический гидроцилиндр одностороннего действия. Подача рабочей жидкости под давлением осуществляется от насосной установки самосвала. Состоит из трех штоков плотно входящих один в другой с общим рабочим ходом выдвижения 3400 мм. Общая длина в выдвинутом положении составляет 4990 мм. В каталоге телескопических гидроцилиндров имеет следующее обозначение  65111-8603010, 65115-8603010.

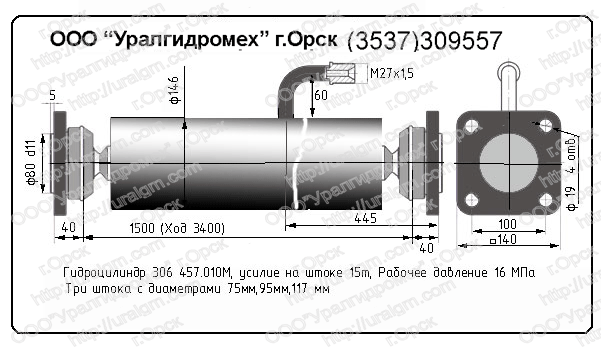

Внешний  вид, технические характеристики и основные габаритные  и присоединительные размеры указаны на фото и эскизах. Фото и эскиз увеличиваются.



 Телескопический гидроцилиндр работает с номинальным рабочим давлением 160 кг/см2(16МПа), которое возникает в полости гидроцилиндра при максимальной загрузке самосвала грузом 15 тонн. При перегрузе самосвала более 15 тонн давление в гидроцилиндре поднимется выше номинального и сработает предохранительный клапан настроенный на перелив при превышении давления. Если клапан по каким то причинам не сработает, жидкость под чрезмерным давлением может выдавить уплотнения и появится течь масла.
Не перегружайте самосвал.
Не допускайте эксплуатации автомобиля с нарушенной регулировкой угла подъема платформы.
Рабочая жидкость-масло индустриальное.
Гидроцилиндр используется для разгрузки кузова на одну сторону.
Штоки с наружным   диаметром: 117/95/75 мм.
Рабочее давление 160 кг/см2(16МПа). Рабочая жидкость -масло индустриальное.

Гидроцилиндр при отгрузке комплектуется дополнительным ремкомплектом. К отгрузочным документам прикладывается паспорт  гидроцилиндра с гарантийными обязательствами. В паспорте указаны обязательные условия установки для оптимальной работы гидроцилиндра.

Ремкомплект гидроцилиндра 65111-8603010,65115 -8603010.

Ремонтный комплект запасных частей к гидроцилиндру содержит девять уплотнений. На выбор заказчика могут быть как резиновые, так и полиуретановые.  Цена ремкомплекта зависит от материала из которого он изготовлен.

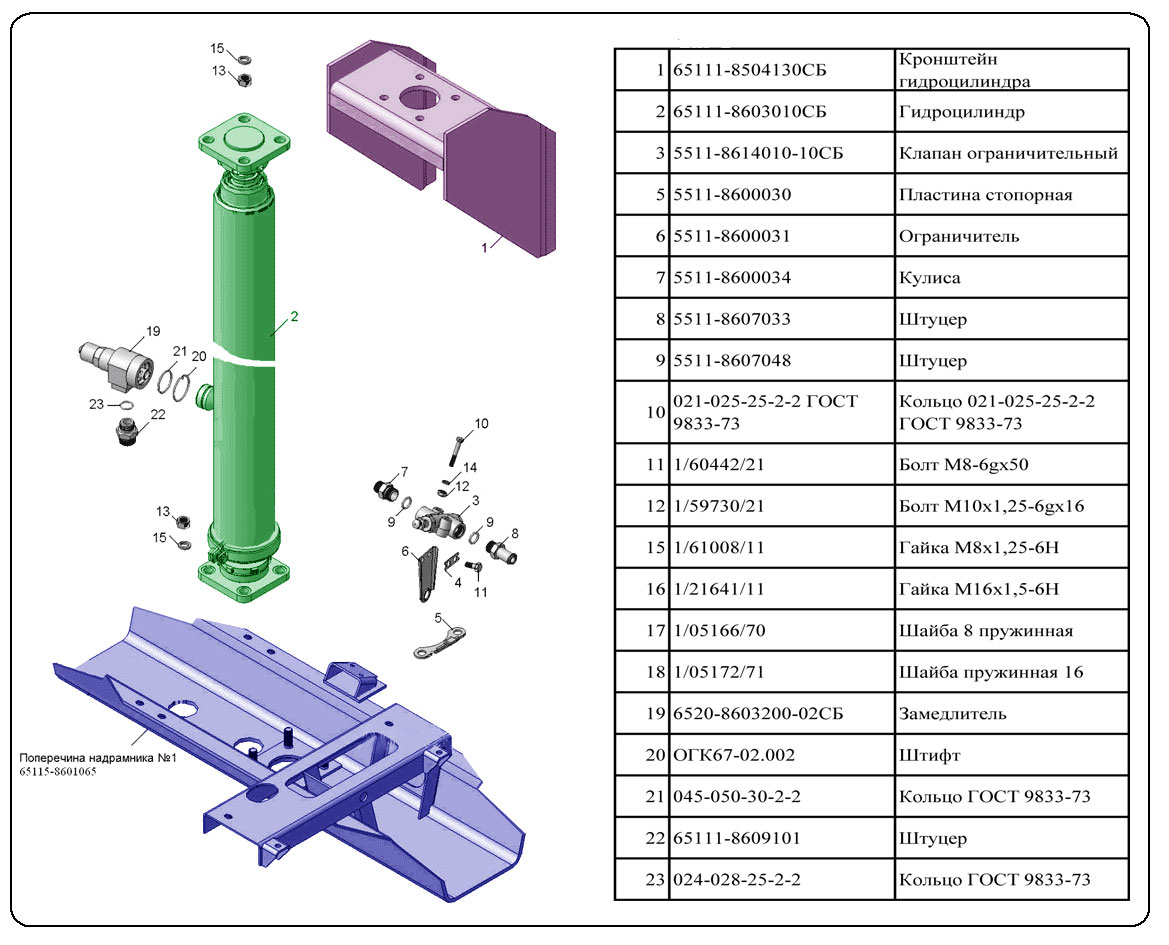

Также возможна дополнительная комплектация  сливным клапаном замедлителем, предотвращающим резкое падение кузова  при аварийном разрыве трубопровода. На схеме установки указанной ниже , этот клапан указан под позицией 19.
Масла применяемые в гидравлических самосвальных системах индустриальное масло И-12А (зимой) и И-20А – летом.

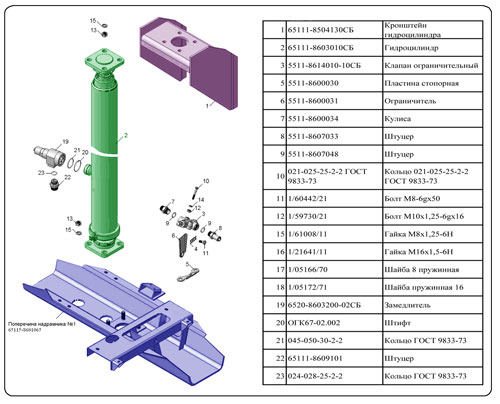

Установка  гидроцилиндра 65111-8603010,65115 -8603010.

Как купить гидроцилиндр 65111-8603010,65115-8603010.

Необходимо направить письменную заявку в наш адрес. В заявке необходимо  сообщить марку заказываемого гидроцилиндра, количество штук, адрес доставки, и предпочтительную транспортную компанию.
Заявка должна содержать данные предприятия (карту партнера), согласно которой будут оформлены договор, счет и в дальнейшем после поступления оплаты, отгрузочные документы, счет-фактура и Товарная накладная Торг-12. Специалисты отдела сбыта компании отправят счет на  предоплату за гидроцилиндры в ваш адрес и сообщат дату отгрузки. Вам остается оплатить счет и что-бы исключить задержку с отгрузкой сообщить об оплате   на нашу почту. Стандартная единичная упаковка гидроцилиндров в полипропиленовую ткань или ткань с воздушными пузырьками. Групповая отгрузка на европоддонах. При количестве гидроцилиндров 10 штук и более используются деревянные ящики.

Гарантии гидроцилиндр 65111-8603010,65115-8603010.

Срок исполнения гарантийных обязательств на гидроцилиндр 65111 -один год считая от даты отгрузки гидроцилиндра. При соблюдении технических требований к установке и эксплуатации системы гидропривода  кузова самосвала , гарантируется полноценная работоспособность гидроцилиндра 65111-8603010 на протяжении всего установленного срока.
