    Гидравлика общего применения

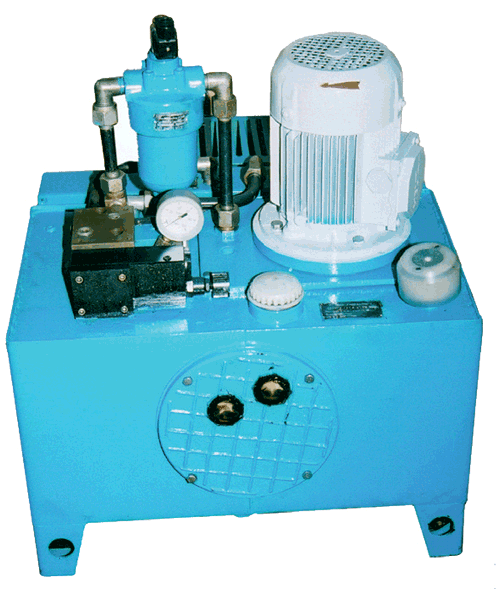

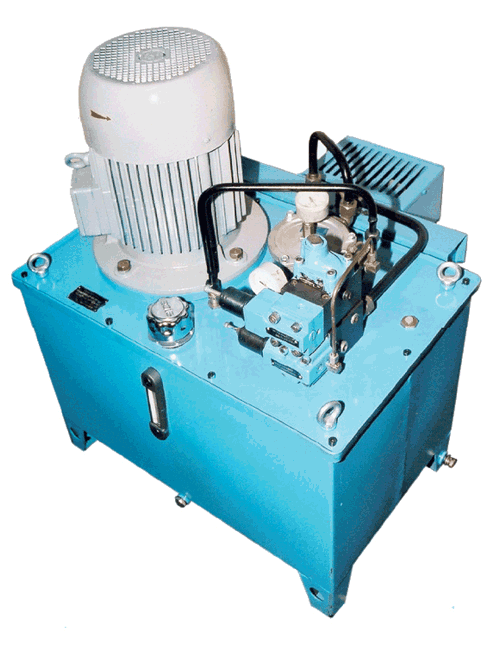

    Гидростанции (маслостанции) типа СВ-М предназначены для подачи масла в гидросистемы различного оборудования (для жидкой смазки, фильтрации, охлаждения и др.) Все станции комплектуются: заливной горловиной, маслоуказателями (уровнемерами), воздушным фильтром; в зависимости от заказа - напорным  или сливным фильтрами. Во всех станциях настройка давления осуществляется предохранительным клапаном. По гидросхеме заказчика изготавливаются спец. Исполнения с установкой дополнительной аппаратуры (реле уровня, электроконтактных манометров, термометров и др.), а также гидроблоков с др. аппаратурой.

    Модель гидростанции Вместимость резервуара, дм3 Ном. давл. нагнетания, МПа Ном. подача, л/мин Фото

    Мощн. элдв.

    кВт

    Вес, кг Габаритные размеры, мм
     (1)СВ-М5(С)-40-Н-1, 1-6,0-6,3  40  5  6  станция  1,1  174

     780x390x910

     (1)СВ-М5(С)-40-Н-1, 1-10,5-6,3   40  4  10,5  станция  1,1  174  780x390x910
     (1)СВ-М5(С)-40-1Н-1,5-12,7-6,3  40  4  12,7    1,5  182  780x390x910
     (1)СВ-М5(С)-40-1Н-2,2-12,7-6,3  40 6,3  12,7  станция  2,2  182  780x390x910
     (1)СВ-М5(С)-40-1Н-2,2-5,3-6,3  40  12,5  5,3    2,2  182  780x390x910
    (1)СВ-М5(С)-40-1Н-4.0-8, 9-6,3  40  15,5  8,9    4  182  780x390x910
     (1)СВ-М5(С)-40-2Н-4.0-1 1,0-6,3  40  20  11    4  195  780x390x910
     (1)СВ-М5(С)-40-2Н-5.5-1 1,0-6,3  40  25  11    5,5  202  780x390x910



    Насосные установки типа с станция

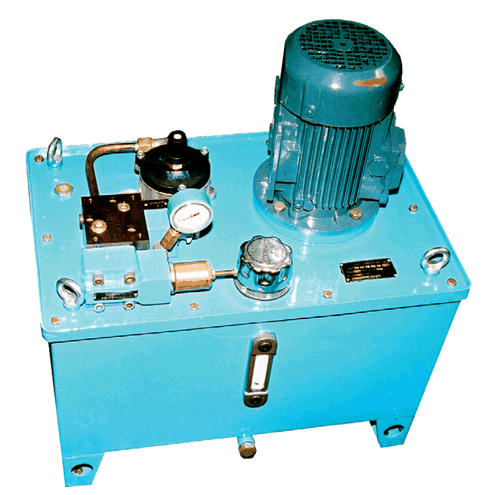

    Насосные установки типа С предназначены для подачи масла в гидросистемы станков, автоматических линий, а также его охлаждения и фильтрации. Насосные установки являются базовыми при создании гидроприводов, осуществляющих питание гидросистем, дистанционное управление движениями гидрофицированных рабочих органов станков и автоматических линий. ВВЧв Комплектация насосной установки гидроаппаратурой осуществляш.ется в соответствии с конкретной монтажной гидросхемой станка или автоматической линии. Категория размещения насосных установок - 4, климатическое исполнение - УХП или О. Насосные установки работают на чистых минеральных маслах вязкость от 25 до 213 ммУс (сСт) при температуре масла от 10 до 55°С и температуре окружающей среды от 1 до 45°С. Рекомендуемые марки: гидравлическое ВНИИ НП-403; индустриальные общего назначения И-ЗОА, И-40А; индустриальные ИГП-30, ИГП-38, ИГП-49, ИГНСп-40 и другие с аналогичными свойствами.

    Параметр

    Насосная установка

    С100

    Насосная установка

    С160

    Насосная установка

    С250

    Насосная установка

    С400
    Номинальная вместимость гидробака, дм3  100  160 250 400
    Номинальная вместимость отсека смазки дм3  40  63 100 160
    Номинальное давление на выходе насосного агрегата, МПа (кгс/см2)  1,6-32 (16-320) 1,6-32 (16-320 1,6-32 (16-320 1,6-32 (16-320
    Номинальная подача насоса, л/мин    5-50 5-80 5-125 5-200
     Номинальная приводная мощность,кВт при синхронной частоте вращения , об/мин: 1000 1,1-4,0 1,5-11 1,5-18,5  1,5-22
     Номинальная приводная мощность,кВт при синхронной частоте вращения , об/мин: 1500 1,1-5,5 1,5-18,5 1,5-30 1,5-45
    Максимальный расход масла через воздушный теплообменник, л/мин 70   100
    Максимальное давление масла на входе в воздушный теплообменник, МПа (кгс/см2) 0,2(2) 0,2(2)  0,2(2)  0,2(2)
    Давление открывания обратного клапана блока сливных фильтров, МПа (кгс/см2) 0,4+0,15 (4+1,5) 0,4+0,15 (4+1,5) 0,4+0,15 (4+1,5) 0,4+0,15 (4+1,5)
     Масса насосной установки (без масла), кг 187...500 187...634 245...915 270...940
    Габаритные размеры, мм (длина х ширина х высота) 790x670x1400 990x680x1450 1240x880x1642 1240x880x1794
