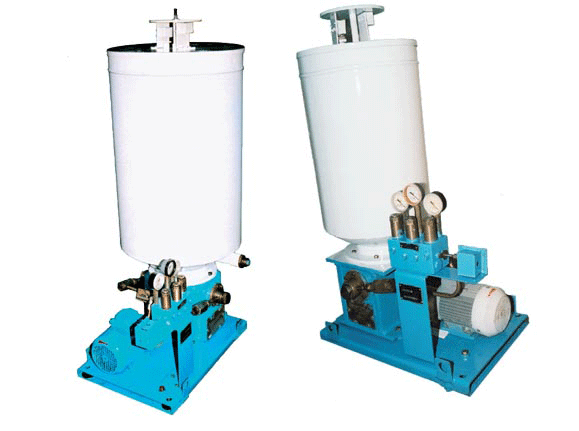

Станция централизованной заправки типа СЦЗ-6,3, 0100-1, 0160-1, 0630-1 предназначена для подачи пластичных смазок с пенетрацией при 25°С не менее 280 в резервуары двухмагистральных смазочных станций систем смазки периодического действия при температуре окружающей среды от 10 до 40°С изготовляемая для нужд народного хозяйства.

Наименование модель	Вместимость резервуара, дм3	Ном. давл. нагнетания, МПа	Ном. подача, л/мин	Фото	Мощн. элдв. кВт	Вес, кг	Габаритные размеры, мм
СЦЗ-6,3	170	32	6,3		7,5	1100	1180х1375х3470
0100-1	26	20	0,1		0,37	120	575x470x1150
0160-1	60	20	0,16		0,75	170	630x420x1530
0630-1	160	20	0,63		1,1	250	750x470x2020

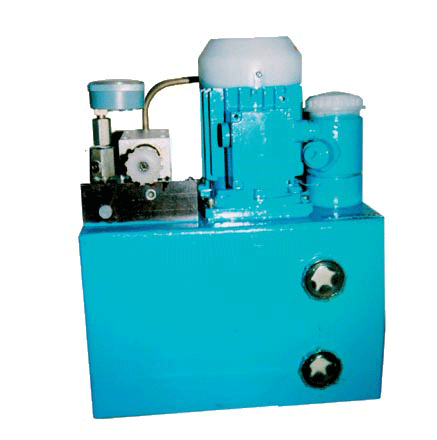

Станция смазочная С48-14Г предназначена для нагнетания отфильтрованного масла в смазочные системы станков и других машин. Станция работает на жидком минеральном масле с кинематической вязкостью от 10 до 200 мм2/с и температурой от 5 до 50° С. Класс чистоты смазочного материала не ниже 14. Температура окружающей среды от 1 до 40° С.
СТАНЦИЯ СМАЗОЧНАЯ

Наименование модель	Вместимость резервуара, дм3	Диапазон. давл. нагн. МПа	Ном. подача, л/мин	Фото	Мощн. элдв. кВт	Вес, без масла кг	Габаритные размеры, мм
С48-14Г	10	0,03. ..0,63	3,3		0,18	16	215x377,5x408

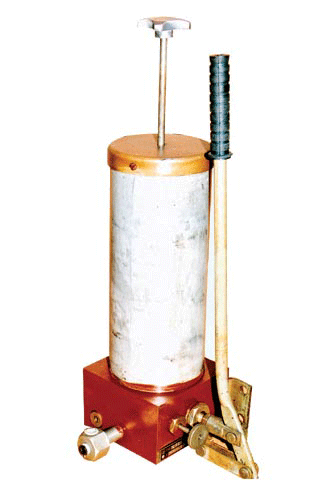

Станция смазочная ручная двухмагистральная СДР предназначена для нагнетания вручную пластичного смазочного материала (с пенетрацией не менее 280 при 25 градусах С) отфильтрованного от частиц размером 0,25мм, к двухмагистральным питателям централизованной смазки. Температура нагнетаемой смазки должна быть не ниже 15 градусов С. Станции могут работать и при более низких температурах на смазках, способных всасываться при этих температурах.

Наименование модель	Вместимость резервуара, дм3	Ном. давл. нагнетания, МПа	Номинальный объем за 1 ход, см3	Фото	Усилие на рукоятке, Н	Вес, кг	Габаритные размеры, мм
СДР	2,5	10	7,2		160	8,6	550x220x750

Насос перекачной

Насос перекачкой ручной типа НПГ-М1 предназначен для перекачивания пластичного смазочного материала с числом пенетрации не ниже 280 при 25°С, из резервуара насоса в резервуары ручных станций централизованной смазки при температуре не ниже 15°С. Насос может работать и при более низких температурах на смазках, способных всасываться при этих температурах.

Фильтр жидкой смазки

Фильтр предназначен для очистки масла "Прокатное П-28", "Авиационное М-20" при температуре масла 5-80 оС и окружающей среду 0-40оС. Допускается применение других минеральных масел, имеющих аналогичные свойства и кинематическую вязкость от 10-750 сСт. Фильтрующий пакет состоит из дисков-пластин, между которыми размещены прокладки, для создания зазоров. Масло, проходя через фильтровальные зазоры, очищается от загрязнений. Частицы загрязнений задерживаются на внешней поверхности патрона. Очистка фильтра производится путём поворотов патрона относительно неподвижных ножей, входящих в зазоры между дисками. Поворот патронов производится электродвигателем, через редуктор и шестеренную коробку. Загрязнения периодически удаляются через пробку или вентиль.

Номинальное давление, кг/см2    4
Номинальная тонкость фильтрования мкм    200
Номинальный пропускной расход л/мин    400
Номинальный перепад давления, кг/см2    1,0
Допускаемый перепад давления, кг/см2    2,5
Количество патронов, шт    1
Масса, кг    118

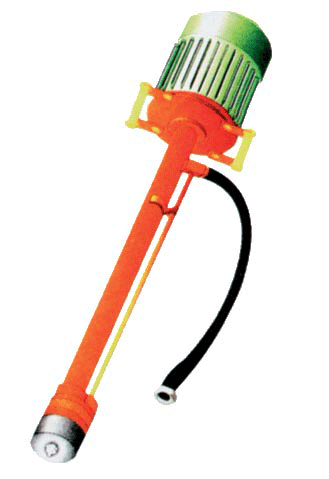

Насос перекачивающий шестеренный густой смазки типа НПШГ-200М предназначен для перекачивания пластичной смазки в резервуары станций централизованной смазки, а также для заполнения трубопроводов небольшой длины.

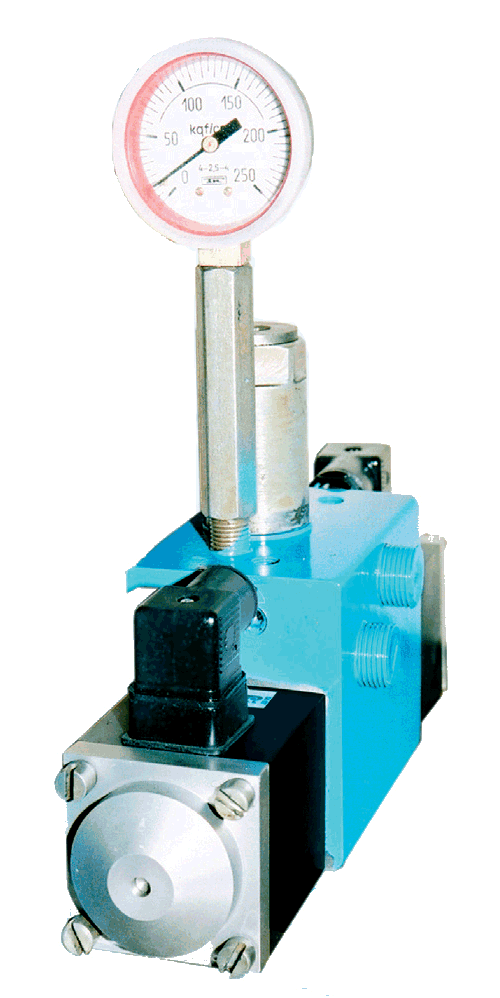

РАСПРЕДЕЛИТЕЛЬ 2-2-63
Распределители предназначены для изменения направления потока смазочного материала в двух магистральных смазочных системах. Распределитель с электромагнитным управлением применяется в станциях централизованной смазки концевого типа. Работает на пластичном смазочном материале с числом пенетрации не ниже 260 при температуре окружающей среды и смазочного материала от +10 до +40 °С.
Номинальное давление, МПа    20
Номинальный поток, л/мин    0,63
Условный проход, мм    12
Ход, мм    6

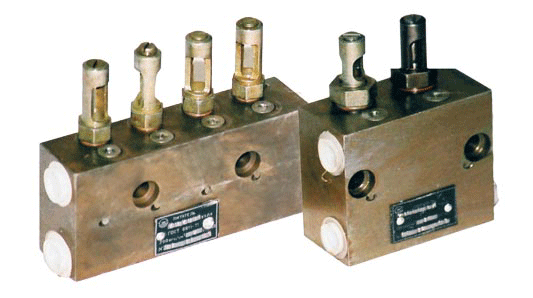

Питатели
Двухмагистралъные питатели централизованной смазки предназначены для периодической подачи дозированных порций смазок и масел к трущимся поверхностям при давлении в магистральных линиях до 20МПа.

Типоразмер	Номинальная подача , см2/ход	Число отводов , n	Вес , кг	Габаритные размеры , мм	Фото
2-0200-1 -к	2	1	0,63	46x37x106
2-0200-2-к	2	2	1,05	46x37x100
2-0200-3-к	2	3	1,46	100x37x100
2-0500-1 -к	5	1	1,25	55x45x126
2-0500-2-к	5	2	2,25	92x45x126
2-0500-3-к	5	3	3,2	130x45x120
2-0500-4-к	5	4	4,2	168x45x120
2-2500-1 -к	25	1	4,2	70x67x195

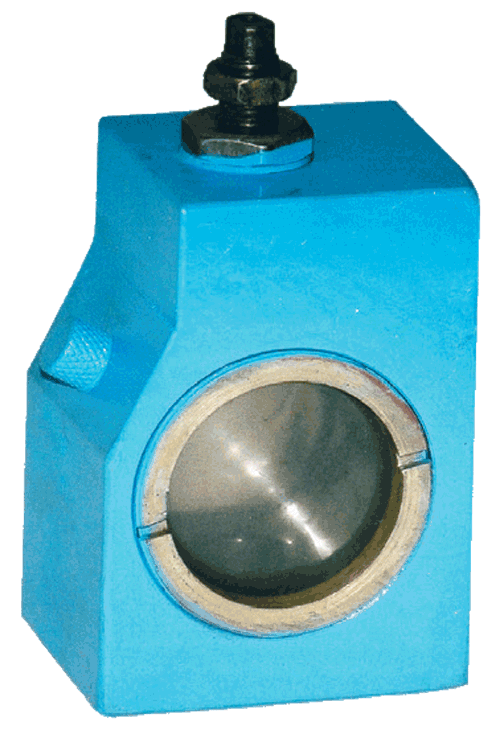

Смазочные дроссели

Смазочные дроссели типа ДРЖ предназначены для регулирования подачи и визуального наблюдения за потоком жидкого смазочного материала к трущимся поверхностям.

Марка дросселя	Условный проход , мм	Резьба по ГОСТ 621 1-81	Номинальное давление , МПа	Фото	Номинальный поток , л /мин	Вес, кг	Габаритные размеры, мм
ДРЖ- 10	10	Rc3/8	0,4		1	1,5	100X74X54
ДРЖ- 16	16	Re 1/2	0,4		1	1,5	110X47X54
ДРЖ-20	20	Re 3/4	0,4		1	3,36	144X85X68
ДРЖ-25	25	Rc 1	0,4		1	3,36	144X85X68
