    Агрегат насосный вертикальный НШ-16

    Насосные агрегаты вертикального типа УГМ-НШ 16 предназначены для установки на смазочные станции централизованной смазки различного горного оборудования , прокатных станов и клетей, редукторов мощных генераторов и электродвигателей и другую технику,где требуется непрерывная подача смазочного масла в узлы трения или зацепления.

    Условное обозначение насоса при заказе, переписке и в технической

    документации должно быть следующим, например:

    УГМ-НШ 16-Г Л У1

    УГМ-НШ – обозначение агрегата вертикального типа с шестеренным насосом.

    16 - рабочий объем, см3;

    Г - модификация;

    Л - направление вращения ведущего ротора, левое, если смотреть со

    стороны привода (правое – не обозначается);




    Насосные агрегаты выпускается с насосами как левого, так и правого вращения, в зависимости от сборки. Левого вращения – вращение ведущего ротора против часовой стрелки, правого вращения вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода.



    Тип Параметр Значение
    УГМ-НШ16 Давление номинальное, МПа 0,4
    Давление максимальное МПа 0,6
    Частота вращения об/мин 1000
    Кинематическая вязкость рабочей жидкости, м2/с 5500-7500
    Температура перекачиваемой жидкости,°С 0-80
    Подача насоса л/мин 16
    АДМ80 В6 Мощность электродвигателя КВт 1,1
    Масса насосной установки общая кг 22

    Состав изделия

    В комплект поставки входят:

    - агрегат насосный вертикальный с насосом НШ 16-Г3Л              - 1шт

    -фланец для подводящего и отводящего патрубков                   -2 шт

    -паспорт и руководство по эксплуатации                                  - 1шт.

     Паспорт вертикального насосного агрегата скачать

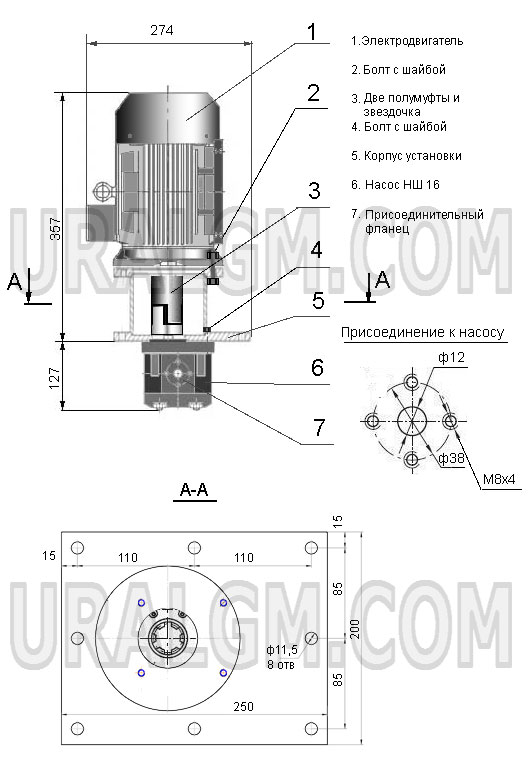

    Агрегат насосный состоит из насоса типа НШ ,который крепится к корпусу , являющимся основанием или станиной агрегата. На этом же корпусе с противоположной стороны закреплен приводной электродвигатель. Электродвигатель через кулачковую муфту приводит в движение ротор насоса.



    На верхней крышке или боковой стенке гидробака станции централизованной смазки выполняется прямоугольный проем размером 150 х190 для погружения насоса внутрь гидробака. По периметру проема размечаются и сверлятся отверстия , через которые агрегат насосный крепится болтами М10 к крышке или стенке гидробака.

    Между крышкой гидробака и корпусом насосного агрегата устанавливается прокладка из маслостойкой резины толщиной 3-4 мм. В случае ,если доступ внутрь гидробака для затяжки болтов крепления агрегата затруднен – в крепежных отверстиях гидробака нарезается резьба и затяжка болтов осуществляется сверху.

    Второй вариант формы корпуса позволяет крепить насосный агрегат к крышке гидробака в плоскости фланца электродвигателя.Это позволяет глубже утопить насос в корпус гидробака, с гарантированым погружением насоса под уровень масла. Это улучшает условия работы всасывающего патрубка насоса.

    Если необходим насосный агрегат с несколько иными характеристиками перейдите на страницу , где можно подобрать установку с нужными вам параметрами.
