Указатели потока и смотровые окна для трубопроводов технологических линий применяются для щелочных жидкостей и кислот в трубопроводах , работающих под различным давлением и с разной температурой. Указанные приборы дают возможность визуального контроля процессов происходящих со средой внутри трубопроводов. Возможно определение направления протекания жидкостей и приблизительная оценка скорости движения.



Самые простые и дешевые приборы  на давление до 0,1Мпа . Далее расположены несколько групп приборов на различные давления и расходы.

Стоимость указателей потока и трубопроводных окон  сильно зависит от применяемых для их изготовления материалов, условных проходов и рабочего давления на которые рассчитываются  эти аппараты.

Немаловажное значение играет температура рабочей среды. При определенных температурах необходимо принимать специальные меры, которые также влияют на стоимость приборов . Стекла устанавливаемые в указанные аппараты должны обладать рядом характеристик.

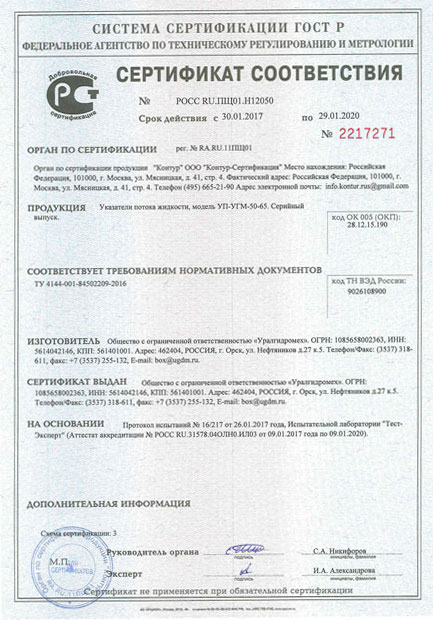

Имея собственное производство указателей потока , стекла вынуждены покупать у сторонних поставщиков. Столкнулись с тем, что некоторые российские производители не сопровождают поставляемые стекла сертификатами, подтверждающими их характеристики.

При испытаниях указателей потока на плотность и прочность оказалось , что стекла при их немалой цене не соответствуют параметрам заявки. Некоторые стекла из партии на испытаниях лопались , расслаивались, трещали.

Поэтому за стекла приходится переплачивать, покупая их у зарекомендовавших себя производителей . Боросиликатное стекло должно быть термически преднапряжено . Химическое преднапряжение не допускается .Материалы стекла на базе извести и натрия не должны применяться из соображения безопасности. Прочность боросиликатного стекла на изгиб нормируется 160 Н/мм2, температура трансформации 550 градусов Цельсия.

Изготовление указателей потока и смотровых окон не ограничивается стандартными формами и размерами. Нестандартные изделия сопровождаются паспортом  и при необходимости соответствующим расчетом подтверждающим, прочностные характеристики.

В альбоме типовых конструкций "Окна смотровые стальных сосудов и аппаратов типы, конструкция и размеры.технические требования" АТК 24.201.10-90 относительно комплектации стеклами - присутствует только ссылка на ГОСТ 21836-88.



Для расчета толщины стекла исходя из условия размера окна , размера опорной плоскости под прокладку и условного давления действующего на стекло применяется расчетная формула австрийской фирмы "Клингер.



Таблица производимых указателей потока  и смотровых окон  с температурной характеристикой градусов Цельсия -от минус 40 до плюс 80 для нейтральных и кислых сред; от минус 40 до плюс 100 для щелочных сред.



	Тип	Наименование	Давление условное, МПа	Проход условный, мм
1	Указатель потока	УП-УГМ-50-0,6	0,6	50
2	Указатель потока	УП-УГМ-60-0,6	0,6	60
3	Указатель потока	УП-УГМ-50-1,0	1	50
4	Указатель потока	УП-УГМ-60-1,0	1	60
5	Указатель потока	УП-УГМ-50-1,6	1,6	50
6	Указатель потока	УП-УГМ-60-1,6	1,6	60
7	Указатель потока	УП-УГМ-50-2,5	2,5	50
8	Указатель потока	УП-УГМ-60-2,5	2,5	60
9	Смотровое окно	СО-УГМ-50-0,6	0,6	50
10	Смотровое окно	СО-УГМ-60-0,6	0,6	60
11	Смотровое окно	СО-УГМ-50-1,0	1	50
12	Смотровое окно	СО-УГМ-60-1,0	1	60
13	Смотровое окно	СО-УГМ-50-1,6	1,6	50
14	Смотровое окно	СО-УГМ-60-1,6	1,6	60
15	Смотровое окно	СО-УГМ-50-2,5	2,5	50
16	Смотровое окно	СО-УГМ-60-2,5	2,5	60

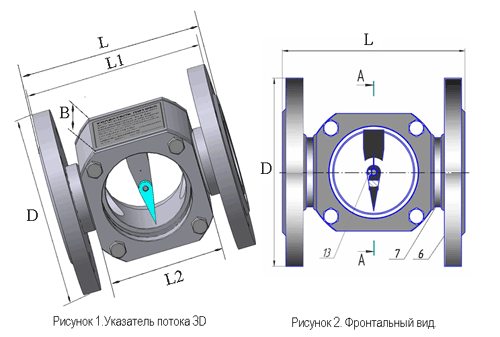

Размеры указателей потока сведены в таблицу

L –габаритный размер указателя потока между выступами фланцев

L1- размер между фланцами
L2- линейный размер корпуса указателя

b - поперечный размер корпуса указателя

D – наружный диаметр фланца

D1- диаметр осевой линии болтов крепления фланцев

d – диаметр болтов крепления фланцев

n- количество болтов крепления

d1- диаметр болтов крепления крышек указателя потока

n1- количество болтов крепления крышек указателей потока

N	Наименование указателя потока	L мм	L1 мм	L2 мм	b мм	D мм	D1 мм	d мм фл	n фл.	d1 мм кр.	n1 кр
1	УП-УГМ-50-0,6	160	154	100	100	140	110	12	4	8	4
2	УП-УГМ-50-1,0	160	154	100	100	160	125	16	4	8	4
3	УП-УГМ-50-1,6	160	154	100	100	160	125	16	4	8	4
4	УП-УГМ-50-2,5	240	234	100	100	160	130	16	4	10	8
5	УП-УГМ-65-0,6	240	234	100	100	160	130	16	4	10	4
6	УП-УГМ-65-1,0	240	234	100	100	180	145	16	4	10	4
7	УП-УГМ-65-1,6	240	234	100	100	180	145	16	4	10	4
8	УП-УГМ-65-2,5	240	234	100	100	180	145	16	8	10	8
