Агрегат электронасосный - для систем и установок гидравлики и централизованной смазки - это один из кирипичиков при комплектации силовых установок указанного направления. Включает в себя насос, электродвигатель, муфту, корпус или станину, которые могут одновременно выполнять функции защитного кожуха. Иногда на корпусе устанавливаются устройства пуска и управления, а также предохранительный и обратный клапаны.
Типы электронасосных агрегатов.
Насосный агрегат или установка могут быть оборудованы шестеренным насосом, пластинчатым или шиберным, аксиально-поршневым, радиально-поршневым, центробежным, плунжерным. И по способу установки может быть вертикального типа, горизонтального типа, для частичной установки внутри бака или полностью снаружи. Электродвигатели установок могут отличаться по мощности, числу оборотов и напряжению.
Использование готовых насосных агрегатов облегчает изготовление или ремонт силовых электронасосных установок.
В эксплуатации в настоящее время используются импортные насосные установки централизованной смазки и гидравлики. С выработкой ресурса их достаточно просто заменить на готовые электронасосные агрегаты , имеющиеся на нашем складе.
На заказ может быть спроектирована установка, подобраны электродвигатель с насосом под ваши технические характеристики. Попытаемся вписать их в ваши размеры согласно технического задания.

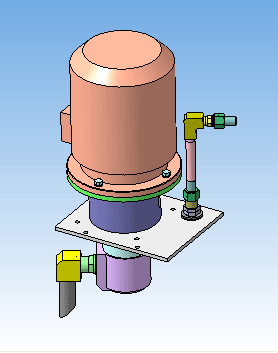

Установка насоса вертикального типа. На рисунке слева готовая к эксплуатации насосная установка с пластинчатым насосом. Этот насосный агрегат вертикального типа может быть установлен на крышку гидробака. Возможен монтаж и на любую из боковых стенок. Корпус сварной стальной, может быть заменен на литой колокол из дюралюминия. Выбор колокола по каталогам поставщиков BMC, LMC-M, LMC-A. Моноблочные колокола серии LMC используются для
соединения электродвигателей типа В3 - В5 - В14 и шестеренных насосов с прямоугольным внешним фланцем. Есть возможность использовать колокол с центрирующим кольцом и без него, что позволяет использовать колокола с электродвигателями от 0,12 КВт - тип 63 до 22 КВт тип 180.
Вместо напорного стального патрубка может быть установлен рукав на необходимое давление.
Pном -номинальное давление которое может развивать насос(мПа)
N-число оборотов электродвигателя об/мин
W - мощность электродвигателя киловатт
Q - подача насоса при номинальном давлении литров в минуту
Справочные сведения для перевода различных единиц измерения давления в мПа
| Наименование | P ном МПа | N об/мин | W kW | Q л/мин |
| УГМ-НШ 4 | 0,6 | 1000 | 0,5 | 4 |
| УГМ-НШ10 | 0,6 | 1000 | 0,8 | 10 |
| УГМ-НШ16 | 0,6 | 1000 | 1,1 | 16 |
| УГМ-НШ32 | 12,5 | 1000 | 5,5 | 32 |
| УГМ-НШ50 | 0,6 | 1500 | 2,2 | 70 |
Варианты установок многообразны. Нужный вам вариант можно подобрать из расчета по формуле на основании требуемого давления и производительности насоса.
Формула выглядит следующим образом -мощность эл.дв. W(кВт)=Кз*Р*Q/η*60 где
Кз-коэффициент запаса 1,1-1,3 и иногда можно взять даже 2
Р- необходимое давление насоса мПа (1мПа≈10кг/см2)
Q- требуемая подача насоса л/мин (дм3/мин)
η - КПД насоса (0,7-0,9 в зависимости от типа насоса)
Предлагаем готовый расчет для шестеренного агрегата η=0,85, Кз=1,3
Подставьте значения давления и подачи в ячейки формулы и получите мгновенно готовый результат мощности электродвигателя.
Онлайн калькулятор для расчета мощности электродвигателя насосного агрегата.
