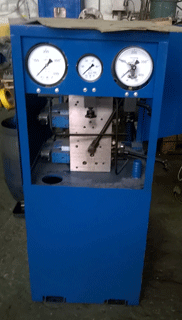

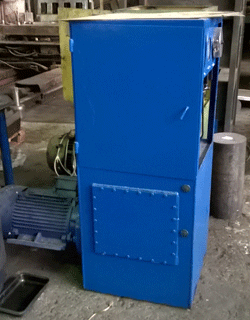

Гидроагрегаты серии ГПД. Назначение.
Гидравлические станции для прессов или гидравлические маслостанции, с элементами управления , объединенные в самостоятельный узел называются гидроагрегатами. Гидроагрегаты легко встраиваются в состав действующего оборудования при модернизации и реконструкции прессового оборудования . Гидроагрегаты типа ГПД предназначены для индивидуального привода рабочих органов гидравлических прессов либо другого оборудования, использующего в своем составе гидропривод . Гидроагрегат работает на чистом минеральном масле вязкостью 21…265 мм2/с при температуре масла 288…323 К (15…50°градусов Цельсия С) и температуре окружающей среды 274…318К (1…45° градусов Цельсия С). Класс чистоты рабочей жидкости не ниже 12.
Мощность гидроагрегата можно определить из таблицы как усилие. Ремонт гидроагрегатов осуществляют специалисты нашего предприятия. Устройство гидроагрегата показано в паспорте на пресс. Схема принципиальная гидравлическая так же находится в руководстве по эксплуатации пресса.
ТАБЛИЦА КОМПЛЕКТАЦИИ ГИДРОПРЕССОВ ГИДРОАГРЕГАТАМИ.
Модель гидроагрегата | Какие прессы комплектуются | Технологическое назначение | Усилие т.с |
1ГПД2В | ДЕ2428 | Для изделий из пластмасс | 100 |
1ГПД3В | ДГ2430 | 63 | |
1ГПД4В | ДГ2432 | 160 | |
1ГПД5В | ДГ2434 | 250 | |
1ГПД6В | ДГ2436 | 400 | |
2ГПД2В | ДГ2428А | 63 | |
2ГПД3В | ДГ2430А | 100 | |
2ГПД4В | ДГ2432А | 160 | |
2ГПД5В | ДГ2434А | 250 | |
2ГПД6В | ДГ2436А | 400 | |
ГПД2А | ДЕ2428А | 63 | |
ГПД3А | ДЕ2430А | 100 | |
ГПД4А | ДЕ2432А | 160 | |
ГПД5А | ДЕ2434А | 250 | |
ГПД6А | ДЕ2436А | 400 | |
ГПД2А-02 | ДЕ2428 | 63 | |
ГПД3А-02 | ДЕ2430 | 100 | |
ГПД4А-02 | ДЕ2432 | 160 | |
ГПД5А-02 | ДЕ2434 | 250 | |
ГПД6А-02 | ДЕ2436 | 400 |
Наименование параметра | Данные параметры и модели | |||||
ГПД1А | ГПД2А | ГПД3А | ГПД4А | ГПД5А | ГПД6А | |
ГПД1А-02 | ГПД2А-02 | ГПД3А-02 | ГПД4А-02 | ГПД5А-02 | ГПД6А-02 | |
1ГПД1В | 1ГПД2В | 1ГПД3В | 1ГПД4В | 1ГПД5В | 1ГПД6В | |
2ГПД1В | 2ГПД2В | 2ГПД3В | 2ГПД4В | 2ГПД5В | 2ГПД6В | |
1ГПД1-01 | 1ГПД2-01 | 1ГПД3-01 | 1ГПД4-01 | 1ГПД5-01 | 1ГПД6-01 | |
2ГПД1-01 | 2ГПД2-01 | 2ГПД3-01 | 2ГПД4-01 | 2ГПД5-01 | 2ГПД6-01 | |
Номинальное давление МПа | ||||||
Линии основного насоса | 20 | 32 | ||||
Линии вспомогательного насоса | 60,3 | 6,3 | ||||
Давление настройки предохранительных клапанов, МПа | ||||||
Линии основного насоса КП1 | ||||||
Для ГПДхА, ГПДх-01 | 21±1 | 33±1 | ||||
Для ГПДхВ | 25±1 | 35±1 | ||||
Линии вспомогательного насоса КП2 | 5±0,5 | 5±0,5 | ||||
Линии возвратных цилиндров КП3 | ||||||
Для ГПДхА | 32±1 | 32±1 | ||||
Для ГПДхВ | 25±1 | 32±1 | ||||
Для ГПДх-01 | 20±1 | 32±1 | ||||
Линии выталкивателя КП4 | 5…32 | 5…32 | ||||
5…32 | 5…32 | |||||
Объемная подача на выходе гидроагрегата, л/мин, не более | ||||||
Линии основного насоса | 8,3 | 8,3 | 12,6 | 20,8 | 28 | 41,8 |
Линии вспомогательного насоса | 16 | 16 | 11 | 16 | 11 | 16 |
Номинальный объем газовой камеры | ||||||
Для ГПДхА, 1ГПДхВ, 1ГПДх-01 | - | |||||
Для ГПДхА-02, 2ГПДхВ, 2ГПДх-01 | 16 | |||||
Начальное давление в гидроаккумуляторе | ||||||
Для ГПДхА, 1ГПДхВ, 1ГПДх-01 | - | |||||
Для ГПДхА-02, 2ГПДхВ, 2ГПДх-01 | 12 | |||||
Настройка реле давления, МПа, не более: | ||||||
Подпрессов, РД1 | 5…10 | 5…16 | ||||
Выдержки под давлением, РД2 | 10…32 | 10….32 | ||||
Линии гидроаккумулятора, РД3 | ||||||
Для ГПДхА, 1ГПДхВ, 1ГПДх-01 | - | - | ||||
Для ГПДхА-02, 2ГПДхВ, 2ГПДх-01 | 16 | 16 | ||||
Номинальная вместимость бака,л | ||||||
Для ГПДхА, ГПДхВ | 100 | |||||
Для ГПДх-01 | 130 | |||||
Масса гидроагрегата, кг, не более | ||||||
Для ГПДхА | 600 | 610 | 650 | 680 | 760 | 760 |
Для ГПДхА-02 | 700 | 710 | 750 | 780 | 860 | 860 |
Для 1ГПДхВ, 1ГПДх-01 | 490 | 500 | 540 | 560 | 650 | 650 |
Для 2ГПДхВ, 2ГПДх-01 | 590 | 600 | 640 | 670 | 750 | 750 |

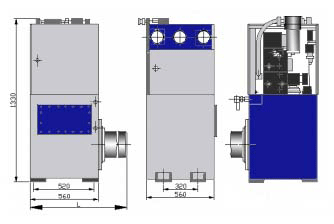

Габаритные размеры, мм: | ||||||
Длина | 895 | 925 | 990 | 990 | 1150 | 1150 |
Ширина | 560 | 560 | 560 | 560 | 560 | 560 |
Высота | ||||||
Для ГПДхА | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
Для ГПДхВ, ГПДх-01 | 1330 | 1330 | 1330 | 1330 | 1330 | 1330 |
- 1)Гидроагрегаты типов 1ГПДхВ, ГПДхА, 1ГПДх-01 – Без гидропневмоаккумулятора. Гидроагрегаты типов 2ГПДхВ, ГПДхА-02, 2ГПДх-01 с гидропневмоаккумулятором.
- 2)Гидроагрегаты типов 1ГПДх-01 и 2ГПДх-01 спроектированы на встраиваемой клапанной аппаратуре, взамен гидроагрегатов типа 1ГПДх и 2ГПДх.
- 3)х – исполнение по усилию пресса: 2-100кH,3-630кH,4-1600кН,5-2500кН, 6-4000Кн
