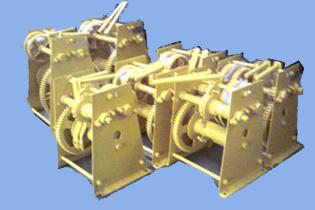

Предназначены для перемещения грузов различного веса , на расстояния до 200 метров по наклонной и горизонтальной поверхностям, а также вертикально. Величина перемещения зависит от емкости барабана на который наматывается трос соответствующей длины и толщины.
|
ХАРАКТЕРИСТИКИ |
ТЛ-2А
|
ТЛ-3А
|
ТЛ-5А
|
ТЛ-4
|
| Максимальное тяговое усилие, тс |
1,25 |
3,2 |
5,0 |
8,0 |
| Канатоемкость барабана, м |
50 |
50 |
75 |
200 |
| Диаметр каната, мм |
11,0 |
16,5 |
21,0 |
27,5 |
| ГОСТ каната |
-2688/80 |
-2688/80 |
-2688/80 |
-2688/80 |
| Ход каната за 1 оборот рукоятки, мм |
200 |
100 |
100 |
100 |
| Усилие на рукоятке, кгс |
10 |
12 |
12 |
20 |
| Габаритные размеры, мм |
610х500х720 |
760х640х860 |
930x900x860 |
1150x1250x1060 |
| Масса лебедки, кг |
150 |
230 |
470 |
810 |
|
Характеристики |

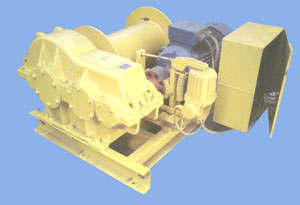

Лебедки электрические |
||||||
|
Индекс лебедки |
ТЛМ-05 |
ТЛМ-0,63 |
ТЛМ-1 |
ТЛМ-1,5 |
ТЛМ-3 |
ТЛМ-5 |
ТЛМ-7,5 |
|
Наибольшее тяговое усилие, т |
0,5 |
0,63 |
1 |
1,5 |
3 |
5 |
7,5 |
|
Скорость навивки каната на первом слое, м/с |
0,3 |
0,33 |
0,34 |
0,5 |
0,3-0,5 |
0,3-0,6 |
0,3-0,5 |
|
Канатоёмкость барабана, м |
70 |
80 |
100 |
80 |
120 |
120 |
105 |
|
Диаметр каната, мм |
6,9 |
8,3 |
9,1 |
12 |
16 |
19,5 |
24 |
|
Мощность электродвигателя, кВт |
3 |
3 |
4,4 |
8,5 |
15 |
22 |
30 |
|
Габаритные размеры, мм |
830x740 х460 | 850x740 х460 | 850x780 х480 | 980x960 х565 | 1200x980 х780 | 1350x1250 х815 | 1350х1250х 815 |
|
Масса лебедки (без каната), кг |
182 |
245 |
260 |
446 |
660 |
1230 |
1990 |
Поставим блоки шкивовые с крюками разной грузоподьемности по оптимальной цене.
