Изготовим ,поставим , произведем монтаж и пусконаладку щековых дробилок. Техническая характеристика и описание дробилок смотрите ниже. Цены на запчасти щековых дробилок - здесь.
Варианты поставки.

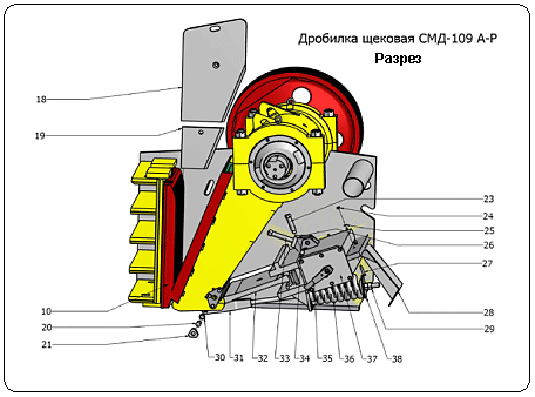

СМД-109АР с ручной регулировкой разгрузочной щели, асинхронным двигателем и кнопкой "Пуск" либо с устройством плавного пуска(УПП)
СМД-109АЭ с электрприводом регулировки разгрузочной щели и асинхронным приводным двигателем и кнопками "Пуск" либо с применением УПП.
СМД-109АРУ с усиленной станиной-увеличена толщина листа и приварены дополгительные ребра жесткости.По заданию заказчика аналогичный проект может быть разработан для дробилки СМД-110.

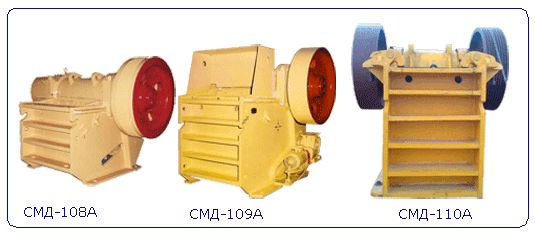

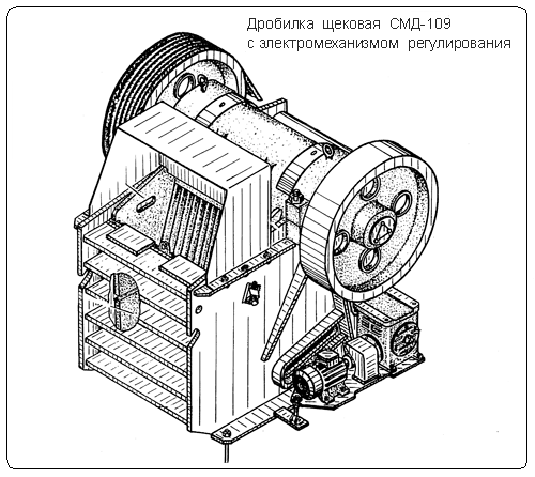

Щековые дробилки СМД-108,СМД-109,СМД-110 предназначены для измельчения руд, базальтов, кварцитов, гранитов, известняков, песчаников. Эти дробилки - универсальные и долговечные механизмы разрушения пород любой крепости. Дробление осуществляется в результате сжатия кусков материала между двумя плитами с определенным рельефом, называемых щеками. Щека подвижная и щека неподвижная к которым крепятся плиты футеровки. Марка материала плит- марганцовистая сталь- например 110Г13Х2. Рисунок рельефа на плитах имеет определенный шаг и его применение зависит от марки разрушаемого материала. Смотрите техническую документацию на щековые дробилки. Механизм регулирования выходной фракции может быть как ручным, при этом в обозначении дробилок присутствует буква Р-например СМД-109АР. Применяется и электрический механизм регулировки с помощью червячного редуктора и электродвигателя. Обозначение СМД-109АЭ. На самой нижней картинке можно рассмотреть этот механизм.
Сфера применения - приготовление крупно- и средне- кусковых материалов для дальнейшей переработки. Часто в линии стоят перед конусными дробилками. Иногда используются для получения более мелких конечных фракций. Щековые дробилки СМД-108,СМД-109,СМД-110 справедливо являются одними из самых надежных среди механизмов этого типа.
Большое преимущество - возможность регулировать величину частиц конечного материала. Регулировка производится как с помощью ручного механизма , так и с помощью электропривода. Важнейшим качеством дробилок является приспособленность для дробления глинистых материалов (как сухих, так и влажных) высокой прочности и абразивности (предел крепости на сжатие до 250 МПа).
Устройство дробилок простое, общее количество используемых деталей незначительно. Высокая надежность, долговечность и эксплуатационные плюсы. Механизм имеет совершенную конструкцию и надежен в эксплуатации. Главные детали щековых дробилок: рама, дробящие панели, боковая футеровка, движущаяся щека, главная ось, шкив, эксцентриковый вал, регулировочная плита, запирающая пружина, упор, закрепляющее устройство, распорные пластины, шатун, защитная распорка.
Модель дробилки | СМД-108а | СМД-109а | СМД-110а |
Типоразмер | ЩДС2,5х9 | ЩДС4х9 | ЩДС6х9 |
Максимальный размер куска мм | 210 | 340 | 500 |
Ширина разгрузочной щели мм | 25-60 | 40-90 | 75-130 |
Производительность м3/ч | 15-31 | 23-53 | 58-104 |
Мощность двигателя квт | 45 | 45 | 75 |
Масса | 8,4 | 10,8 | 18,5 |
Габаритные размеры без привода LxBxH не более м | 1,96х2,25х1,72 | 2,2х2,14х2,2 | 2,7х2,5х2,6 |
