    База запасных частей дробильного оборудования

    Магазин запасных частей  дробилки КСД(КМД)-1200(грубая и тонкая), описание, материалы, габариты и веса для транспортировки,заказ со страницы. Цены в рублях с НДС.
    АКЦИЯ 1. При покупке запасных частей на сумму более 10000 рублей Каталог запасных частей дробилок КСД(КМД)-1200 (машиноэкспорт ) в подарок!

    АКЦИЯ 2.Диски текстолитовые (по чертежам 4-413835,4-413837)  снижена цена -2450 рублей с НДС.



    Цены указаны на 2 квартал 2018 года

    Наименование Чертеж

    Вес

    кг

     Фото Цена Транспортный Габарит мм
    Броня конуса (КМД-1200 Гр и Т) 2-74275-01 715 броня 114000 ф1250х450
    Броня конуса (КСД-1200 Гр и Т) 2-74254-01 660 броня 114000 ф1250х450
    Броня неподвижная (КСД-Гр) 1-80524-01 715 броня 117503 ф1350х450

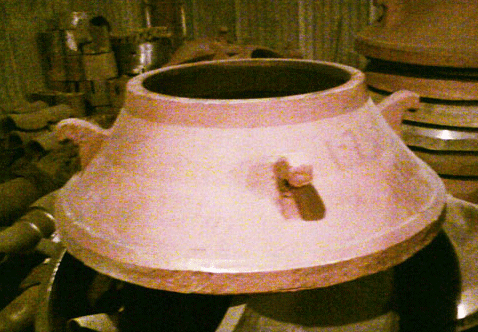

    Броня неподвижная (КСД-Т) 1-79167-01 710 броня 106803 ф1350х450
    Броня неподвижная (КМД-Гр) 1-79168-01 745 броня 121725 ф1350х450
    Броня неподвижная (КМД-Т)
    1-79169-01 720 броня 120500 ф1350х450
    Вал-эксцентрик 2-105517 933 вал 449000 ф900х945
    Эксцентрик 2-105985 420 эксцентрик 203000 ф390х945

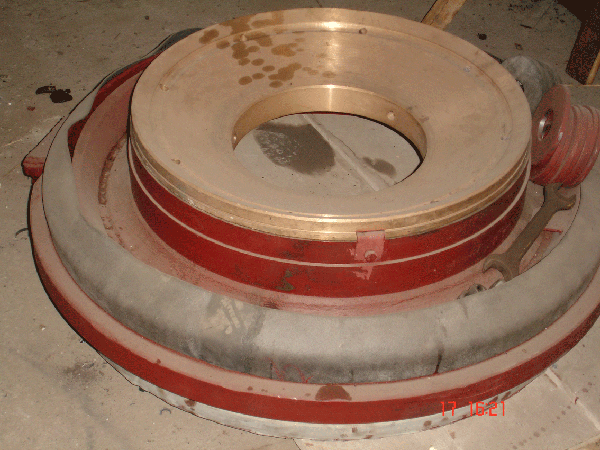

    Чаша опорная 1-112908 841 чаша опорная 262000 ф1200х400

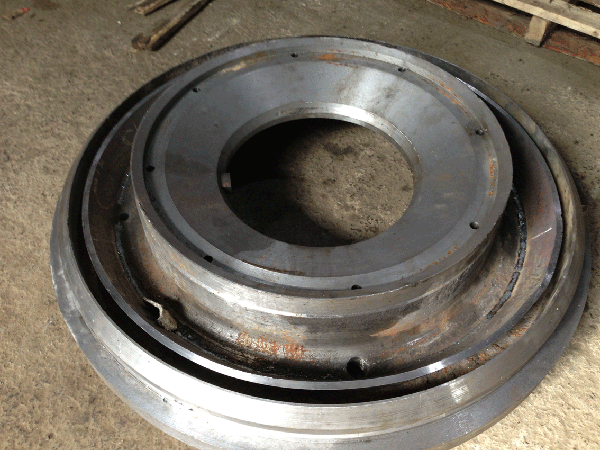

    Корпус чаши 2-62083 775 корпус чаши 198000 ф1200х400

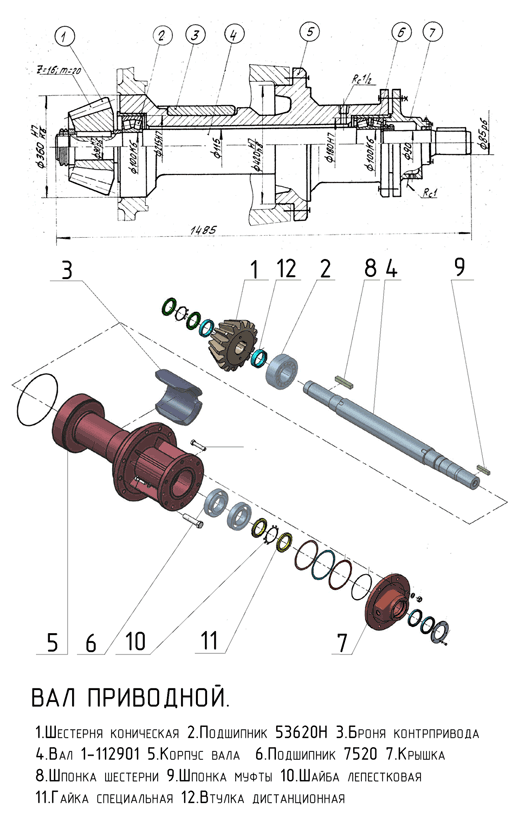

    Вал приводной 1-112900 537 вал кп 195000 ф525х1485
    Плита распределителя 2-76845 87   24600 ф600х51
    Кольцо регулирующее (КСД-1200 Гр) 1-124588 3154   670000 ф1630х1307
    Кольцо регулирующее (КСД-1200 Т) -01 3228   670000 ф1630х1307
    Кольцо регулирующее (КМД-1200 Гр) -02 3144   680000 ф1630х1307
    Кольцо регулирующее (КМД-1200 Т) -03 3172   680000 ф1630х1307

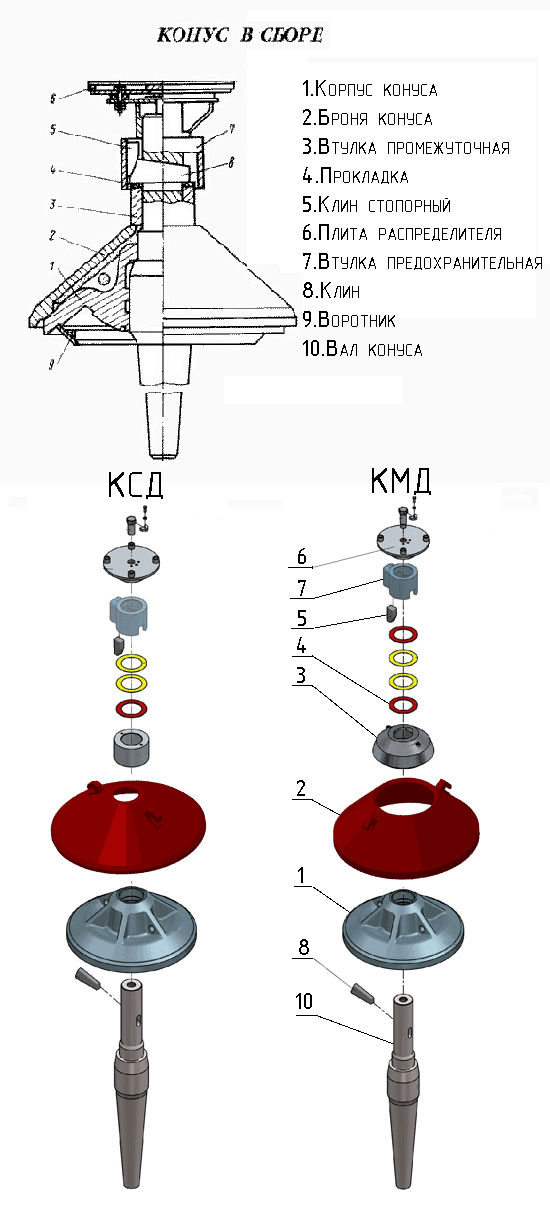

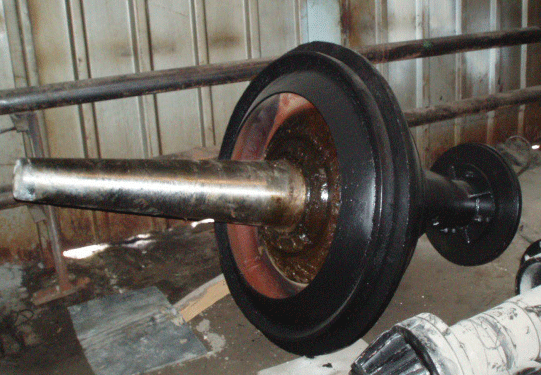

    Конус дробящий (КСД-1200 Гр и Т) 1-112892 2455 конус дробящий 550000 ф1200х2102
    Конус дробящий (КМД-1200 Гр и Т) -01 2671 конус дробящий 575000 ф1200х2102
    Вал контрпривода прямоуг. шп. 1-112901 96   23500 ф115х1500
    Шестерня коническая с прямоуг. шп. 2-74259 62 втулка 53000 ф360х160
    Втулка коническая верхняя 2-125914 27 втулка 24900 ф276х300
    Втулка коническая нижняя 3-246446 18 втулка 19900 ф200х292
    Втулка цилиндрическая верхняя 3-212493-01 70 втулка 51000 ф408х300
    Втулка цилиндрическая нижняя 3-137609 29,5 втулка 30000 ф389х225
    Подпятник сферический с цинк. 1-70091 76 подпятник 63000 ф700х135
    Подпятник сферический с мех. крепл. 1-112909 76 подпятник 61000 ф700х135
    Втулка промежуточная 2-105518 100 диск 43000 ф538х196
    Втулка коническая 2-125915 70 втулка коническая 79000  ф276х900
    Клин стопорный 4-252620 3,7   4800 180х70х50
    Клин 4-252619 6,7   4800
    Пылеотбойник 3-205048 2,7   3000 120х500
    Крышка подшипника 2-102676 29   20000 ф380х166
    Колесо коническое 1-112913 465   195000 ф914х283
    Корпус станины 0-14984-01 5000   1890000 ф2500х2100
    Корпус кольца регулирующего 1-87745 1825   470000 ф1630х730
    Втулка промежуточная КСД 4-490679 29   25000
    Втулка предохранительная 2-76828 34   28000 ф295х200
    Муфта к приводу       37900
    Диск верхний стальной 3-205065 26 диск 9500 ф340х44
    Диск нижний текст. 4-413835 1,9   3700 ф330х18
    Диск средний текст. 4-413837 2   3700 ф325х18
    Диск средний стальной 3-135358 14   5100 ф325х25
    Воротник 1-124589СБ 309   75700
    Кожух 1-115397СБ 435   93500
    Крышка 2-72981     37000
    Броня ребра 4-252627     7500
    Броня контрпривода 3-135364     14000
    Пружина 3Н8725-11 18   4600
    Манжета НР90х115       275
    Гидротолкатель в сборе       55000
    Вал конуса 2-105507 493   205000
    Корпус конуса 1-140829 950   205000
    Корпус вала 2-134427 276    99800
    Комплект крепления для неподвижной брони    44 предмета      35000
    Гайка кольцевая специальная 4-441616     900
    Гайка кольцевая М95*2 4Н15495     800
    Диск нижний бронзовый 4-413835-01     8800
    Диск средний бронзовый 4-413837-01     8800
    Шпонка 25*25*135  4-248308
    Шпонка 22*22*100  4-252636





     Подробнее о запасных частях дробилки КСД(КМД)-1200

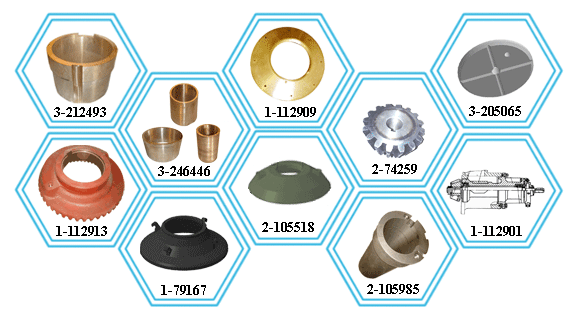

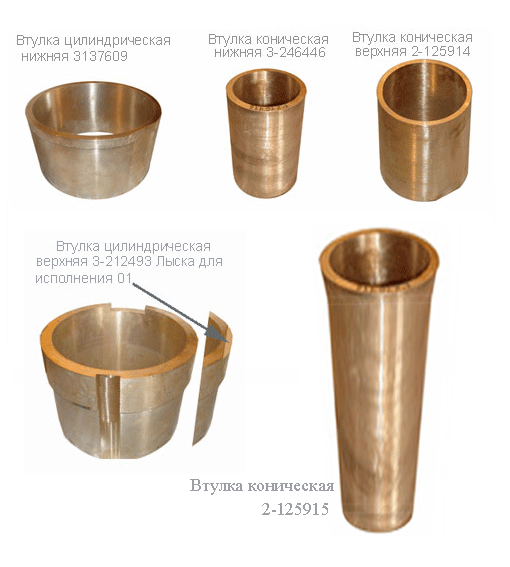

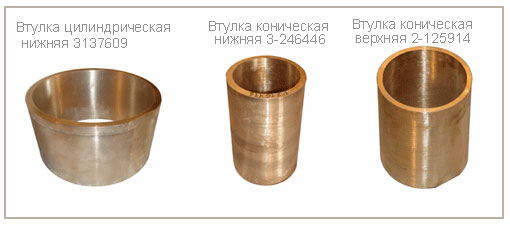

    Изделия из бронзы - втулки для конусной дробилки с диаметром брони 1200 мм - втулки  (цилиндрические верхняя, чертеж 3-212493-01 и нижняя - чертеж 3-137609)расположение в станине. В теле эксцентрика -конические, верхняя 2-125914 и нижняя 3-246446.

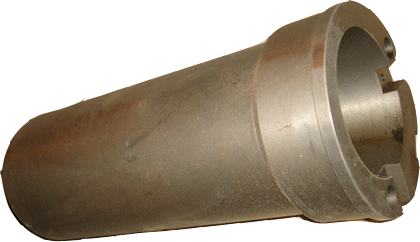

    Эксцентрик изготавливают согласно чертежа 2-105985 из чугуна СЧ 25 ГОСТ 1412-85. Колесо коническое чертеж 1-112913 изготавливается из отливки из стали 50 Л,число зубьев 45, внешний окружной модуль 20. При поставке в запчасть прикатку зацепления до требуемого пятна контакта производит заказчик.

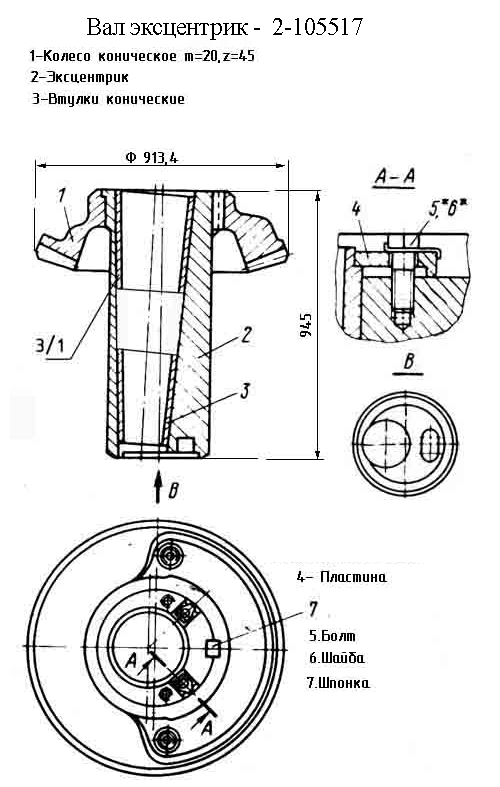

    При погрузке разгрузке вала эксцентрика 2-105517 необходимо помнить и обращать внимание на то,что если стропить и поднимать эксцентрик колесом коническим вниз, втулка нижняя коническая 3-246446 оказывается вверху и может выпасть наружу, так как она по своим размерам проходит внутри втулки конической верхней 2-125914, а держится она в эксцентрике за счет смазки. Весит эта втулка 18 кг, так что каска в этом случае вряд ли защитит стропальщика. Сам эксцентрик снаружи обертывается промасленой бумагой, что защищает поверхность от царапин. По состоянию этой поверхности заметно, если эксцентрик был в эксплуатации.

    Пылеотбойник 3-205048 изготовлен из пластины резиновой ТМКЩ-С1 ГОСТ 7338-77. Очень часто при заказе запасных частей пылеотбойник 3-205048 неправильно называют воротником. В последнее время вулканизация шва пылеотбойника заменена клеевым соединением. Клей используется немецкий двухкомпонентный с холодной вулканизацией.

    Втулка промежуточная 2-105518 применяется для дробилок КМД1200 Гр и Т . Устанавливается на конусе дробящем 1-89848-01 сразу над броней 2-74275-01. Заготовка втулки отлита из стали 35 Л. Весит втулка 2-105518 - 100 кг.

    Диск верхний 3-205065 изготовлен из стали 5пс и устанавливается в нижней части дробилки верхним в комплекте из четырех дисков, служащих подшипниками скольжения для вращающегося вала-эксцентрика 2-105517. Причем вал-эксцентрик специальным пальцем,вставляющимся в отверстие верхнего диска 3-205065 вращает его. Весит диск верхний 3-205065 -26 кг.
    Диск средний 3-135358 изготовлен из стали 5пс и устанавливается в нижней части дробилки между двумя текстолитовыми дисками в комплекте из четырех дисков, служащих подшипниками скольжения для вращающегося вала-эксцентрика 2-105517 . Канавки в диске среднем 3-135358 и диске верхнем 3-205065 выполнены для равномерного поступления смазки под текстолитовые диски. Весит диск средний 3-135358 - 14 кг. Диски текстолитовые нижний и средний по чертежам 4-413835 и 4-413837 применяются как подшипники скольжения . Они не являются взаимозаменяемыми. Нижний диск 4-413835 служит дополнительно держателем при монтаже набора дисков в станину дробилки. По желанию заказчика материалом дисков может быть бронза.

     Шестерня коническая 2-74259  предназначена для установки на вал контрпривода 1-112901, вала приводного 1-112900, конусной эксцентриковой дробилки КСД(КМД)-1200. Изготовлена из стали 34ХН1М , зуб шестерни закален токами высокой частоты (ТВЧ) согласно чертежа. Число зубьев 16, модуль 20.  Шестерня коническая с исполнением чертежа 2-74259-01 отличается от исполнения 2-74259 посадочным диаметром , в первом случае он 90 мм, во втором 105 мм. Весит шестерня коническая 2-74259 - 62 кг. Для отправки упаковывается в полипропиленовый мешок и затягивается скотчем. Иногда аварийная остановка дробилки вынуждает механиков при покупке шестерни конической  заказывать доставку авиапочтой ЕМС, DHL, и Пони экспресс. Для удобства транспортировки и погрузки в этом случае по желанию заказчика в шестерню может быть ввернут рым-болт, который выступает из упаковки наружу и позволяет нести шестерню вдвоем на куске трубы.

    Необходимо заметить, что на рынке присутствуют шестерни самых разных изготовителей, которые применяют свои марки стали и используют обьемную закалку. Присутствуют также и отклонения от чертежа, которые не являются критичными, но все -таки снижают качество шестерни при работе ее на ударных и предельных нагрузках.

    Более подробную информацию о шестерне и о правильной эксплуатации зубчатого зацепления и некоторых тонкостях настройки можно прочитать здесь.

    В четырех типоразмерах дробилок - КСД-1200Гр, КСД-1200Т, КМД-1200 Гр, КМД-1200 Т -примняются всего шесть броней, из которых две подвижных закрепляемых на корпусе конуса соответствующей дробилки, и четыре неподвижных закрепляемых в корпусе кольца регулирующего (чертеж 1-87745) каждая отдельно в корпусе кольца соответствующей дробилки. Смотрите таблицу ниже по применяемости броней.

    Тип дробилки Броня конуса Броня неподвижная  Примечание
    КСД-1200 Гр  2-74254-01  1-80524-01
    КСД-1200 Т  2-74254-01  1-79167-01
    КМД-1200 Гр  2-74275-01  1-79168-01
    КМД-1200 Т  2-74275-01  1-79169-01



      Технология замены броней конусной дробилки КСД(КМД)-1200 описана в следующей статье.
    Внешний вид и габариты применяемых для жидкой смазки и управления механизмом поворота дробилок гидромаслостанций приведены  в следующей статье .
    Если среди имеющегося на складе вы не нашли необходимых изделий,мы можем выполнить вашу заявку не сразу, а в течение 20-30 дней. При этом придется сделать предоплату от 50% до 100% в зависимости от того,какой обьем изделий вы заказываете.
     Если вам трудно идентифицировать детали и устройства дробилки и вы плохо знаете эксплуатацию и ремонт дробилки - рекомендуем обзавестись комплектом каталогов и руководств по эксплуатации конусной дробилки КСД(КМД)-1200.   Стоимость полного комплекта, состоящего из двух руководств и двух каталогов составляет 6500 рублей без учета доставки. Способ доставки и оплаты по Вашему желанию. Обычно с нами рассчитываются безналичным платежом, а отправляем посылку мы почтой ЕМС. Заказчик по номеру квитанции на сайте почты может отслеживать движение посылки, и сама доставка занимает не более 5-ти дней в самый край России. Несколько дороже, но намного быстрее действует почта DHL .
    Убедиться в том что, литература содержит уникальные сведения и познакомиться с содержанием каталогов и руководств можно на указанной странице
