    Втулки для дробилки

    Бронзовые втулки для дробилки КСД(КМД)-1200 установлены в корпусе станины для установки в них вала эксцентрика.(Цилиндрические верхняя , чертеж 3-212493-01 и нижняя - чертеж 3-137609). В теле эксцентрика для установки вала конуса дробящего- втулки конические, верхняя 2-125914 и нижняя 3-246446. Первоначальный вариант в теле эксцентрика была единая втулка - чертеж 2-125915. Эта втулка также может быть поставлена - срок изготовления 1 месяц.
    Посмотреть фото  втулок

    втулки бронзовые

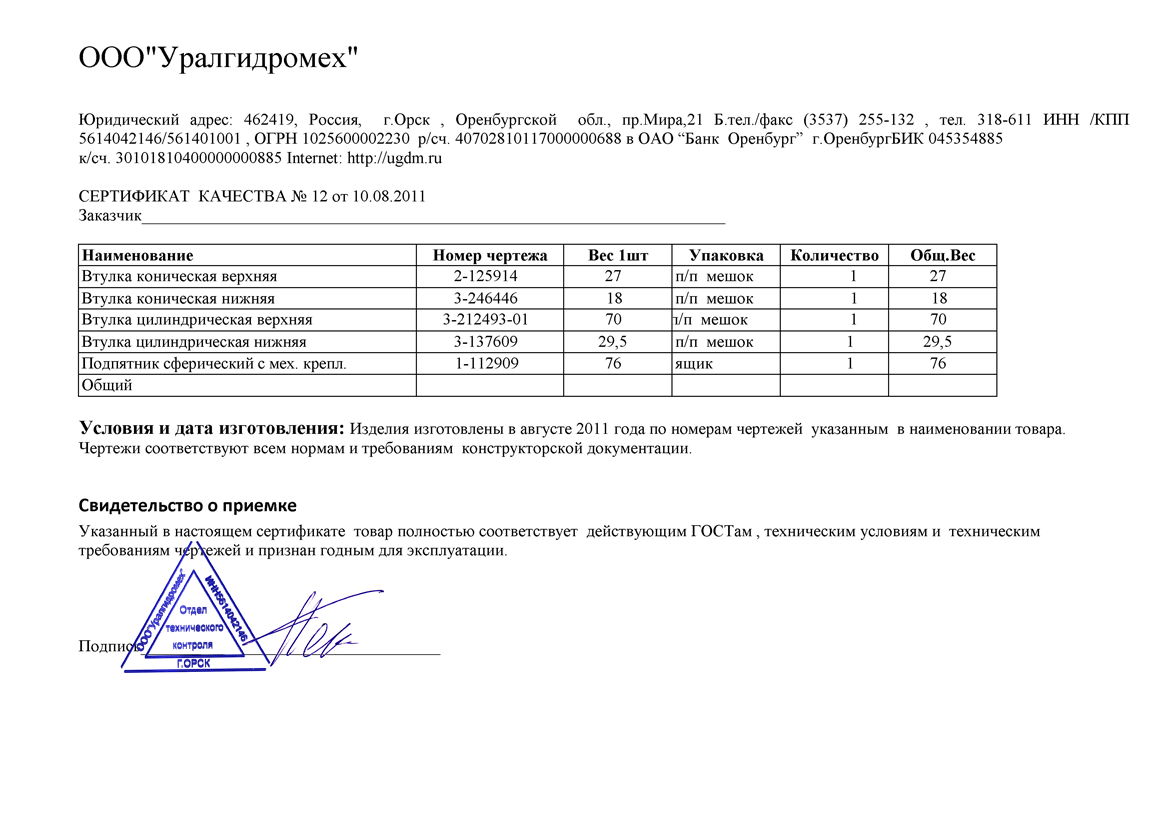

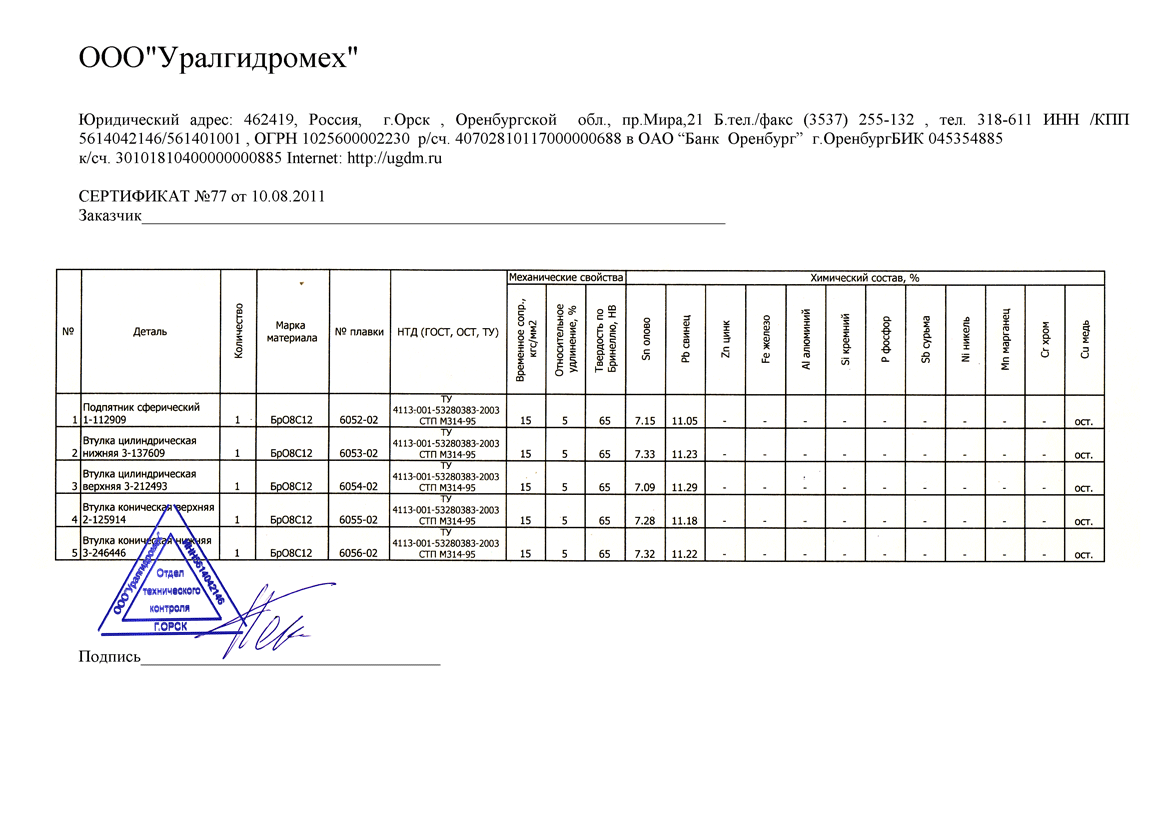

     На изделия из бронзы имеются сертфикат на материал, соответствующий нормативно-технической документации, в котором указано процентное отношение в материале БР08С12 таких составляющих,как олово, свинец, медь, а также относительное удлиннение и временное сопротивление. В сертификате качества предприятия изготовителя подтверждаются соответствие чертежам и приемка втулок цилиндрических верхней и нижней ,втулок конических верхней и нижней и подпятника сферического отделом технического контроля предприятия. Смотрите сертификаты. Для просмотра увеличенного изображения кликните по картинке.

      сертификат

                              sertquality1

    Также необходимо пояснить различия в чертеже втулка цилиндрическая верхняя 3-212493-01 и втулка цилиндрическая верхняя 3-212493 для тех заказчиков, которые не имеют соответствующего чертежа.
     Исполнение 3-212493-01 отличается от основного чертежа наличием двух лысок,которые служат для крепления втулки в более ранних модификациях дробилки.Это различие показано синей стрелкой на фотографии втулок цилиндрических для дробилки.Цвет втулок цилиндрических и конических и всех иделий из бронзы зависит от того, насколько точно выдержано содержание примесей олова и свинца в отливках заготовок втулок.

    Втулки цилиндрические исполнения 3-212493-01 входят в чертежи под названием "Установка втулок цилиндрических " с номерами 2-44066, 2-57528, 2-74835, 2-108072. Различие этих чертежей только в стандартах ЕСКД, действующих на соответствующий период времени.
    Поэтому в поставку по указанным чертежам входят -втулка цилиндрическая верхняя 3-212493-01,втулка цилиндрическая нижняя 3-137609 и крепежные элементы.

    Втулка коническая верхняя 2-125914 и втулка коническая нижняя 3-246446 достаточно длительное время применяются для дробилки КСД(КМД)-1200 взамен втулки конической 2-105915. По сути дела указанные втулки являются верхней и нижней честью втулки конической 2-105915. На эту рационализацию заводских конструкторов подвигнуло следующее обстоятельство. При технической экспертизе износа втулки конической 2-105915 было замечено, что основной износ идет в верхней и нижней ее части.То есть средняя часть втулки не работает. Поэтому и были разработаны чертежи двух втулок конических 2-125914 и 3-246446 ,которые по стоимости ниже одной втулки 2-105915, а по эксплуатационным характеристикам почти не уступают этой втулке.

    Подпятник сферический 1-112909 с механическим креплением устанавливается в чашу опорную. Существует и вариант подпятника с цинковой заливкой, номер чертежа 1-70091.
    Посмотреть фото подпятника
    подпятник

    Внутрь эксцентрика закладываются верхняя и нижняя конические втулки чертежи 2-125914 и 3-246446. И верхняя втулка крепится в эксцентрике специальной металлической накладкой на болтах.
