Применение фильтров .
В этом разделе помещены фильтры и конструктивные решения на их основе, применяемые нами при комплектации станций централизованной смазки горного и металлургического оборудования и гидравлических станций общепромышленного исполнения.
Фильтры-обязательная и неотьемлемая часть систем централизованной смазки. Отсутствие фильтров или их неправильный подбор в системе смазки оказывает скрытое , чрезвычайно негативное влияние на работу всей системы. Износ трущихся поверхностей подшипников, валов, шестерен. Это затараты на частую смену масла, быстрый выход из строя насосов и неустойчивая работа предохранительных клапанов системы.

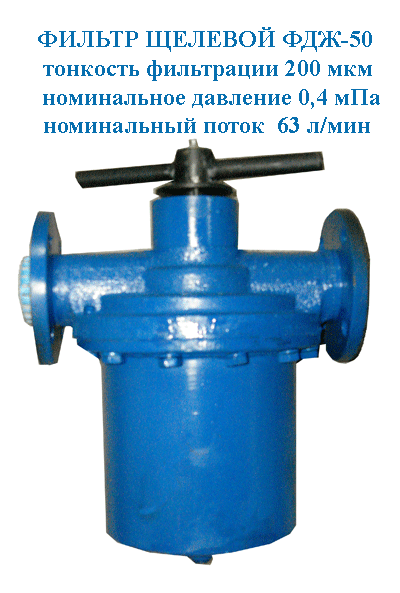

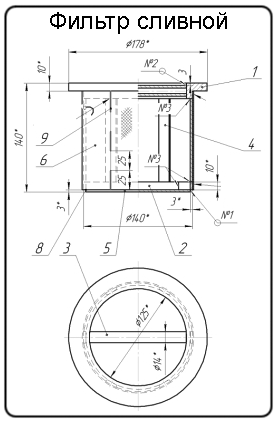

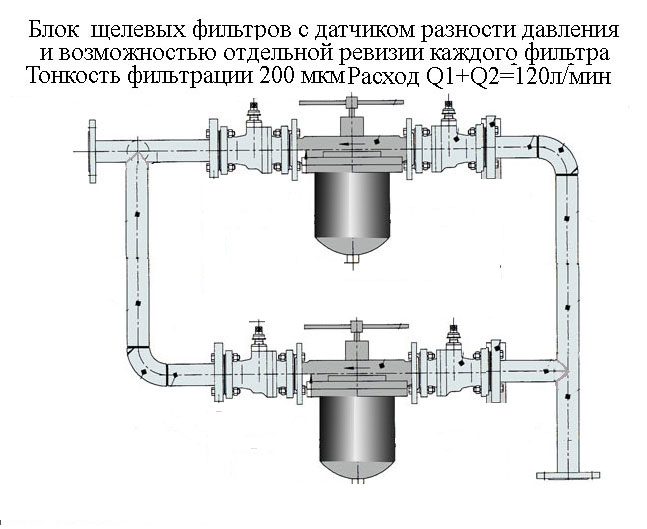

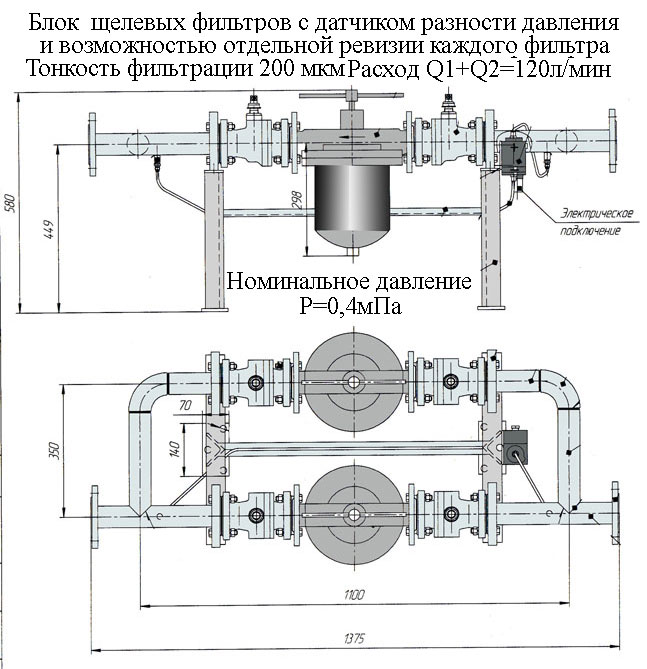

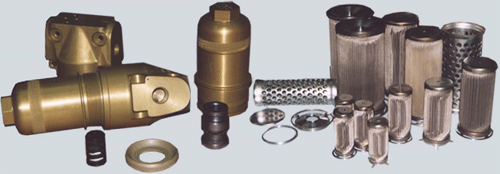

В нашей номенклатуре компактный блок фильтров авторитетного западного производителя с возможностью переключения рабочего на резервный , с сигнализатором загрязнения и возможностью ревизии во время работы, блоки российских щелевых фильтров типа ФДЖ-50, ФЩ-80, ФЩ-100, ФПЖ‑М, ФПЖ – 80М, ФПЖ-100. Щелевые фильтры с маховиком для ручной очистки и приводом на электродвигатель, включающийся по сигналу с датчика загрязнения фильтра. Сетчатые фильтры ФЖУ-40,ФЖУ-80 , которые легко подвергаются ревизии. Фильтры ФПЖ‑150М и других типоразмеров. Сливные фильтры устанавливаемые на баках в линии возврата масла.
Картинки ниже увеличиваются по щелчку мыши.

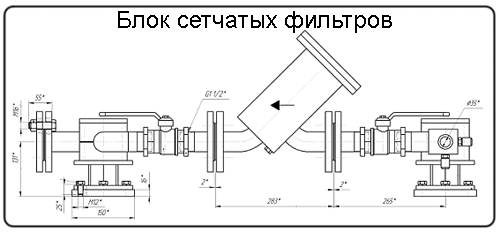

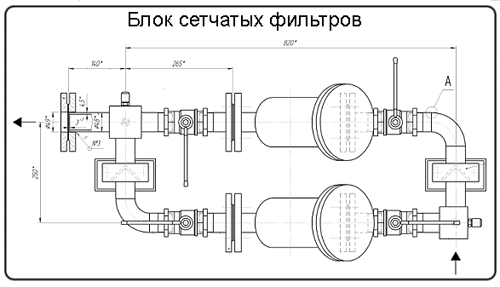

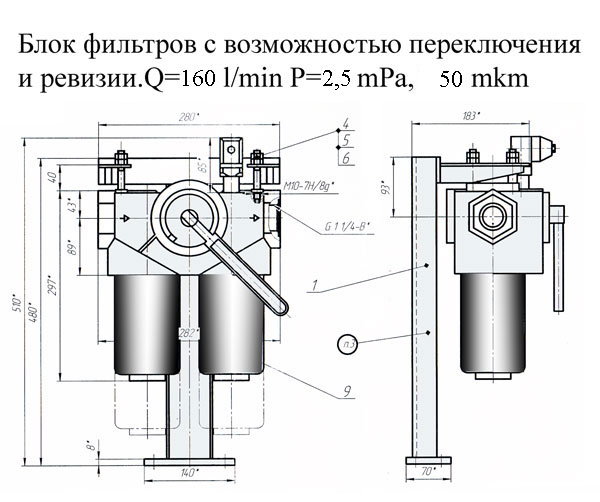

Блоки сетчатых фильтров могут быть использованы в оборудовании с необходимостью поддержания работы системы фильтрации при загрязнении и ревизии одного из фильтров. Или же использование ресурса поочередной работы двух фильтров до остановки на общуюю ревизию.
Тонкость фильтрации определяется технологическим процессом для которого заказаны фильтры. Вариации для заказа от грубой фильтрации 500 мкм задержаных частиц до тонкой фильтрации 28 мкм. Рабочее давление от 1,6 МПа до 2,5 МПа. Различные условные проходы и приемлемая цена ставят эти фильтры в ряд широко применяемых. Заказ фильтров или консультация по поводу применения по электронной почте или по контактному телефону.
Фильтры щелевые ФЩ 63-125-1 УГМ-Э. Фильтры имеют электродвигатель для очистки от загрязнений. Электродвигатель согласно программы управления включается кратковременно на время 20 секунд каждый час от контроллера шкафа управления. Максимально широкое применение фильтры нашли в системах жидкой смазки горного и металлургического оборудования. Тонкость фильтрации фильтра 125 мкм, максимальное давление 6 МПа, оптимальная пропускная способность 63 л/мин. При указанном расходе и при давлении нагнетания 0,6 МПа на незагрязненном фильтре перепад давления 0,05 - 0,1 МПа. При увеличении расхода через фильтр до 85 литров в минуту , перепад давления возрастает до 0,2 МПа.При использовании фильтра на оборудовании , которое используется в слабо загруженном режиме, целесообразно управлять включением электродвигателя фильтра с датчика перепада давления на фильтре. Увеличение перепада давления на загрязненном фильтре дает сигнал на включение электродвигателя очистки.Для вариантов автономного использования, фильтры ФЩ могут быть поставлены со специальной электронной платой , с помощью которой может быть запрограммирован режим работы фильтра. Электродвигатель фильтра работает от напряжения 220/380 В.При поставке с электронной платой может потребоваться постоянное напряжение 24В.
